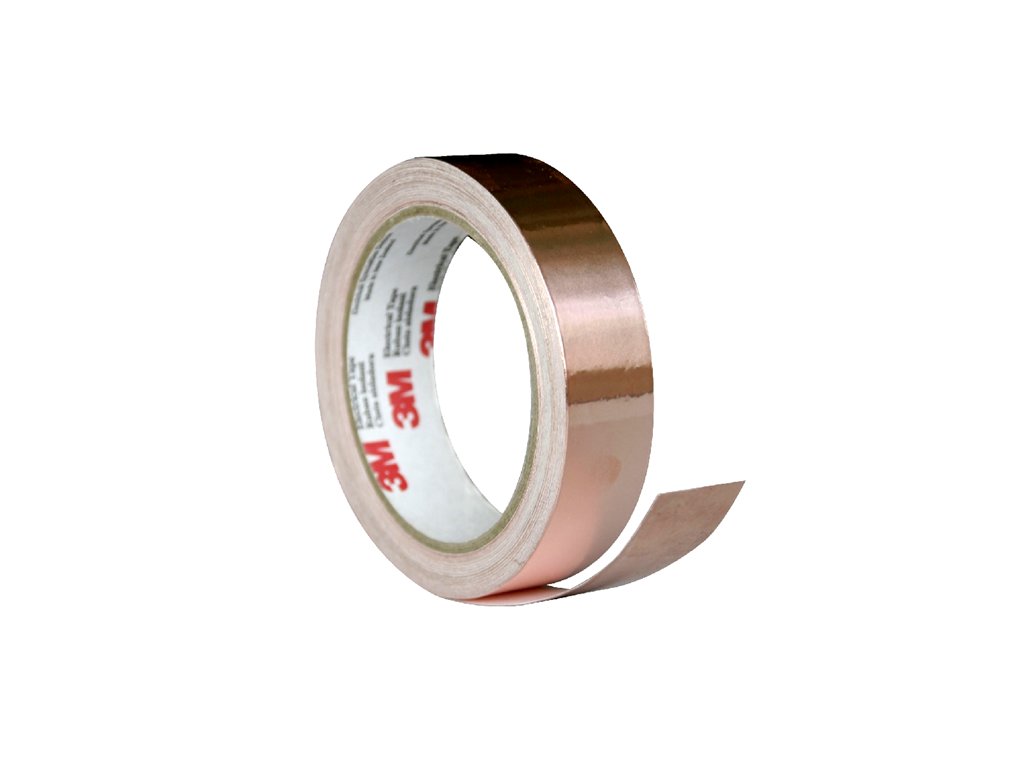

1181 Medená hladká lepiaca páska 3M s vodivým akrylovým lepidlom, kotúč 16,5 m

Podrobný popis

1181 3M medená hladká lepiaca páska s vodivým akrylovým lepidlom na tienenie EMI, rozptyl nábojov a uzemnenie.

3M™ Shielding Tape 1181 páska na tienenie medenou fóliou má 35,5 mikrónový podklad z medenej fólie a vodivé akrylové lepidlo citlivé na tlak a prekrytie. Nepotiahnutá meď s vodivým lepidlom je bežná páska na tienenie EMI v nekorozívnych podmienkach.

Tieniaca páska 3M™ 1181 má podklad z mäkkej medenej fólie, ktorá je potiahnutá elektricky vodivým akrylovým lepidlom citlivým na tlak, aby sa zabezpečila pevná priľnavosť. Podklad z medenej fólie poskytuje vynikajúcu odolnosť voči oxidácii a zmene farby. Vodivé častice v lepidle zabezpečujú nízky odpor medzi aplikačným povrchom a podkladom pásky. Táto ohňovzdorná páska je určená na uzemnenie a tienenie EMI v zariadeniach, komponentoch a tienených miestnostiach. Certifikát UL, v súlade so smernicou 2011/65/EÚ (RoHS).

• Umiestnená na odnímateľnej krycej vrstve na jednoduchšiu manipuláciu a vysekávanie
• Vynikajúca spájkovateľnosť
• Ohňovzdorný
• Podklad z medenej fólie odoláva zmene farby a oxidácii
• Lepidlo vytvára pevný kontakt s povrchom na aplikáciu
• Vhodné na tienenie EMI, uzemnenie a odvádzanie statického náboja počas uzemnenia

Je vhodný aj na vysekávanie, je spájkovateľný.

Hrúbka: 0,066 mm

Dĺžka: 16,5 m

Teplotná odolnosť: do +93 °C

Elektrický odpor cez lepidlo: 0,005 ohm

Použitie
3M 1181 páska sa zvyčajne používa v aplikáciách, ktoré vyžadujú vynikajúcu elektrickú vodivosť medzi aplikačným substrátom a medenou nosnou vrstvou, ktorú zabezpečuje vodivé lepidlo. Medzi bežné aplikácie patrí uzemnenie a tienenie proti elektromagnetickému rušeniu v elektrických a elektronických zariadeniach, komponentoch, tienených miestnostiach atď. Nosná vrstva z medenej fólie je spájkovateľná a za určitých podmienok odolná voči oxidácii a zmenám farby.

Účinnosť tienenia
Skutočná účinnosť tienenia pri použití tieniacej pásky závisí od mnohých faktorov vrátane typu a hrúbky fólie, typu lepidla, tesnosti kontaktu, hladkosti aplikačného povrchu, sily a frekvencie signálu spôsobujúceho elektromagnetické rušenie atď.
Na základe štandardných testov a skúšobných zariadení však možno určiť hodnotu útlmu.
Páska 3M 1181 má typickú účinnosť tienenia (vzdialené pole) v rozsahu 60 dB až 80 dB (30 MHz až 1 GHz).
